YHF型液壓換向閥(20MPa)

YHF型液壓換向閥(20MPa)|液壓換向閥工作原理

一、使用條件 用于電動環式集中潤滑系統中，把泵輸出的潤滑脂交替送向兩條供油主管。直接由供油主管末端的壓力控制閥換向，換向的設定壓力可以方便地調整，換向閥結構簡單，動作可靠。  二、技術參數 型號 公稱壓力Mpa 調定壓力 壓力調整范圍Mpa 損失量 配管尺寸 重量kg 標準型號 原型號 YHF-L1 RV-3 20 5 3-6 17 Rc34 46.5 YHF-L2 RV-4U 2.7 M16x1.5 7 使用介質為錐入度265～385（25℃，150g）1/10mm的潤滑脂。

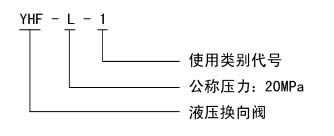

三、型號標注說明
四、工作原理 右圖是液壓換向閥的工作原理示意圖。圖中T1～4口匯到同一個出口接貯油器。 位置1泵輸出的潤滑脂，從進油口S經主滑閥MP構成的通路被送向供油主管L1（管路Ⅰ），并且經先導滑閥Pp構成的通路加壓力于主滑閥的左端。 供油主管L2經T1口向貯油器開放。 供油主管L1的末端與回油口R1連接，當末端的壓力超過設定壓力，則把先導滑閥推向右側。 位置2先導滑閥Pp移動到右側，主滑閥Mp的左腔經T3口向貯油器開放，泵輸出的潤滑脂加壓于主滑閥的右端，將其推向左側，與主滑閥連接的指示桿上的觸頭撞擊行程開關LS，向電控柜發出信號使泵停止。 位置3主滑閥Mp移動到左側，完成換向動作，泵再次工作輸出的潤滑脂經主滑閥構成的通路被送向供油主管L2（管路Ⅱ），供油主管L1經T2口向貯油器開放。
五、外形尺寸
六、使用說明 YHF-L1型閥與流量585mL/min的泵相配，安裝于底板上。YHF-L2型閥與流量60和195mL/min的泵相配，安裝于泵體上。 YHF-L1型閥調整螺絲右旋設定壓力調高，左旋調低。YHF-L2型閥右旋設定壓力調低，左旋調高。 從泵體上拆卸YHL-L2型閥和拆卸YHF-L1型閥的蓋子時，應先將調整螺絲完全松開。
